Przepływomierze dla instalacji tryskaczowych

SMB

Przepływomierze tryskaczowe to specjalne przepływomierze różnicowe do nowych i starszych instalacji, w których wymagany jest pomiar przepływu. Są one przeznaczone do pomiarów w stacjonarnych instalacjach tryskaczowych.

Urządzenia te działają w oparciu o różnicę ciśnień. Wykorzystywany jest gradient ciśnienia cieczy na przewężeniu rury, który jest proporcjonalny do kwadratu ciśnienia cieczy. Wynikowa różnica ciśnień jest wyświetlana na skali jako wartość przepływu prostego. Wynikowa różnica ciśnień jest wyświetlana bezpośrednio na skali jako objętościowe natężenie przepływu.

Typowe medium pomiarowe: woda.

Montaż między kołnierzami. Pozycja wskaźnika nie zależy od kierunku przepływu.

Wersja z kołnierzem
pięć różnych nominalnych szerokości DN
niezależny od kierunku przepływu
możliwość wskazania na skali w %
wskaźnik obracany o 180
dokładność pomiaru 2,5%

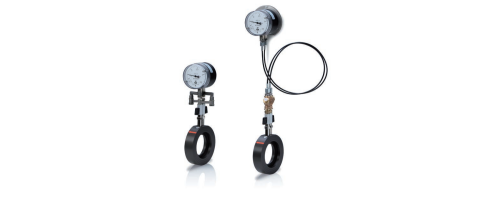

Wyposażenie przepływomierza może być dodane na życzenie. Przepływomierze SMB-OE są wyposażone w skalę % i można również zamówić wersję z oddzielnym wyświetlaczem od kryzy, przedłużonym kablem.
