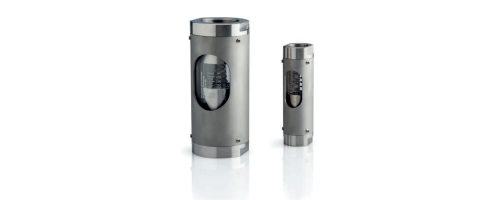

Przepływomierze precyzyjne

SGK, SKM

Małe przepływomierze to urządzenia do nowych i starszych instalacji, w których wymagane są pomiary przepływu dla małych i minutowych ilości w wysokich temperaturach i ciśnieniach. Przeznaczone są głównie do stosowania w małych kotłowniach, piecach, podgrzewaczach, urządzeniach napełniających, kontroli procesów chłodzenia, przemyśle chemicznym. Przepływomierze te są niezawodnymi metodami pomiarowymi.

Elementem pomiarowym jest pływak pomiarowy, który jest luźno zamontowany w stożkowej rurce, w której może poruszać się w górę i w dół. Pozycja pływaka odpowiada wartości na elemencie w rurce pomiarowej. Jest to zależne od natężenia przepływu mierzonego medium - jest to miara określająca wartość przepływu. Natężenie przepływu jest odczytywane na skali wygrawerowanej na rurce z podziałką. W przepływomierzach SKM znajduje się mały tłok, którego ruch jest przekształcany przez siłę sprężyny i przeciwprąd medium pomiarowego.

Typowe media pomiarowe: woda, powietrze, popularne rodzaje przezroczystych cieczy i gazów. Seria SMK nadaje się również do olejów i nieprzezroczystych lepkich cieczy.

W oparciu o konstrukcję przepływomierza pływakowego, na rurze nie są wymagane sekcje rampujące (uspokajające).

• mała konstrukcja
• niskie spadki ciśnienia
• dla małych i nawet najmniejszych natężeń przepływu
• dla cieczy i gazów
• skala dla łatwego odczytu
• w wymaganych jednostkach i zakresie
• rurka borokrzemianowa
• opcja uzupełniania zaworu
• klasy dokładności 1,6% i 4,0%

Na życzenie przepływomierze mogą być wyposażone w wyłącznik krańcowy ze stykiem kontaktronowym (SGK+SKM), wyłącznik indukcyjny, zawór dozujący lub wykonanie przeciwwybuchowe (SGK). Dzięki wyłącznikom krańcowym mogą być używane jako czujniki. System SKM można zamówić w wersji poziomej.
