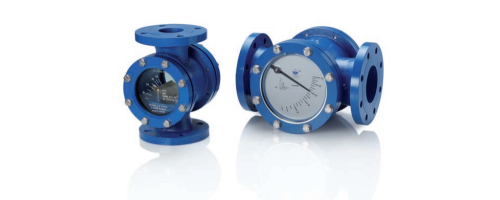

Przepływomierze klapkowe

KFS, KLA, KLA-V4A

Przepływomierze z zaworem uchylnym to urządzenia do nowych i starszych instalacji, w których wymagany jest pomiar przepływu. Przeznaczone są do pomiaru średnich i dużych przepływów w stacjach uzdatniania wody, elektrowniach, budynkach technicznych, wodociągach, zbiornikach i basenach itp.

Elementem pomiarowym jest sam zawór motylkowy, który jest odchylany przez przepływ medium na trzpieniu. Kąt odchylenia odpowiada wartości na skali pomiarowej ze wskazówką. Jest to zależne od natężenia przepływu mierzonego medium - jest to miara określająca wartość przepływu. Natężenie przepływu jest odczytywane na wzierniku skali. W przepływomierzach KFS przepustnica jest sterowana sprężyną i może być zamontowana dla obu kierunków przepływu. Przeniesienie wartości natężenia przepływu z kąta klapy na skalę jest kontrolowane magnetycznie.

Typowe media pomiarowe: woda, powietrze, popularne rodzaje przezroczystych cieczy i gazów. Nadaje się również do cieczy nieprzewodzących (oleje mineralne, kwasy, zasady) i bardzo lepkich cieczy o dużej zawartości ciał stałych i gazów.

Konstrukcja przepływomierza pływakowego sprawia, że na rurociągu nie są wymagane sekcje rampujące (uspokajające).

• Wysoka dokładność
• dla cieczy i gazów
• solidna konstrukcja
• niski spadek ciśnienia
• wysoka odporność na ciepło i ciśnienie
• wskaźnik igłowy
• w wymaganych jednostkach i zakresie

Na życzenie przepływomierze mogą być wyposażone w wyłączniki krańcowe ze stykiem kontaktronowym lub w wersje przeciwwybuchowe. Dzięki wyłącznikom krańcowym mogą być używane jako detektory. Przepływomierz KFS można zamówić z licznikiem.
