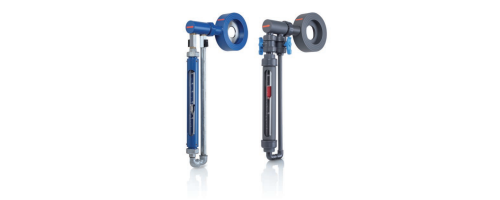

Przepływomierze międzykołnierzowe

DST

Przepływomierze obejściowe i kryzowe to specjalne przepływomierze. Stanowią one wyposażenie nowych i starszych instalacji, w których wymagany jest pomiar przepływu. Są one przeznaczone do pomiaru dużych natężeń przepływu w obszarach technicznych obiektów budowlanych, kontroli i regulacji zbiorników i basenów.

Urządzenia te działają w oparciu o różnicę ciśnień. Wykorzystują one gradient ciśnienia na zwężeniu rury, który jest proporcjonalny do kwadratu natężenia przepływu. Wynikowa różnica ciśnień jest wyświetlana na skali jako prosta wartość przepływu. W przypadku przyrządów obejściowych stosowana jest proporcjonalna zależność między przepływem głównym a obejściowym, gdzie w stożkowej rurce pływakowej wartość przepływu głównego jest odczytywana bezpośrednio na skali szkła rurki.

Jeśli zawór ciśnieniowy przed kryzą jest połączony rurą z rurą za kryzą, przez tę rurę przepłynie częściowy przepływ. Ten częściowy przepływ jest proporcjonalny do przepływu w głównej rurze. Przepływ częściowy można włączać i wyłączać w zależności od potrzeb, instalując dwa zawory kulowe w przewodzie obejściowym.

Typowe media pomiarowe: woda, powietrze, popularne rodzaje przezroczystych cieczy i gazów. Nadaje się również do cieczy nieprzewodzących (oleje mineralne, kwasy, zasady).

Pozycja wskaźnika nie zależy od kierunku przepływu, przepływomierz może być zainstalowany w dowolnej pozycji.

• do cieczy i gazów
• również do mediów agresywnych
• dla wysokich natężeń przepływu
• instalacja w dowolnej pozycji
• korzystne ekonomicznie
• niski spadek ciśnienia
• skala dla łatwego odczytu
• w wymaganych jednostkach i zakresie
• rurka borokrzemianowa
• klasa dokładności 2,0%

Na życzenie przepływomierze mogą być wyposażone w wyłączniki krańcowe. Dzięki wyłącznikom krańcowym mogą być używane jako detektory. Przepływomierze mogą być zamawiane z rozszerzonym bypassem.
