Wskaźniki przepływu

RA, FA, SKT, SGM, SGA

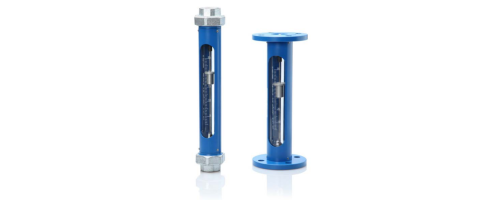

Przepływomierze pływakowe to urządzenia do nowych i starszych instalacji, w których wymagany jest pomiar przepływu. Przeznaczone są do stosowania we wszystkich obszarach przemysłu ciężkiego, w szczególności w ciepłowniach, piecach, chłodniach, zakładach chemicznych, stacjach uzdatniania wody, gospodarce wodnej itp. Przepływomierze te są opłacalnymi i niezawodnymi metodami pomiarowymi.

Elementem pomiarowym jest pływak pomiarowy, który jest luźno zamontowany w stożkowej rurce, w której może poruszać się w górę i w dół. Wysokość położenia pływaka odpowiada wartości na elemencie w rurce pomiarowej. Jest to zależne od natężenia przepływu mierzonego medium - jest to miara określająca wartość przepływu. Natężenie przepływu jest odczytywane na skali wygrawerowanej na rurce z podziałką. W przepływomierzach SGM pozycja pływaka jest przekształcana przez zawias magnetyczny w celu napędzania wskazówki.

Typowe media pomiarowe: woda, powietrze, popularne rodzaje przezroczystych cieczy i gazów.

W oparciu o konstrukcję przepływomierza pływakowego, na rurociągu nie są wymagane sekcje rampujące (uspokajające).
