WSKAŹNIKI POZIOMU

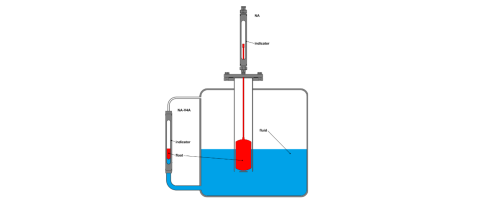

Poziomowskazy firmy Kirchner & Tochter to urządzenia służące do wyświetlania poziomu. Seria NA jest instalowana od góry, a NA-V4A z boku zbiornika.

Miernik poziomu NA składa się z sekcji wyświetlacza, rurki i pływaka, które są instalowane w zbiorniku. Pływak jest mocno połączony za pomocą pręta łączącego z uchwytem magnesu w sekcji wyświetlacza. Gdy poziom w zbiorniku wzrasta, pływak i pręt są wypychane w górę przez siłę wyporu, a poziom napełnienia można odczytać na wyświetlaczu.

Miernik poziomu NA-V4A działa na zasadzie naczyń połączonych i jest montowany na zewnątrz zbiornika. Jest on podłączony do zbiornika za pomocą rury zasilającej i przelewu. Gdy poziom napełnienia w zbiorniku wzrasta, poziom napełnienia w rurce pomiarowej również wzrasta.

Typowe media pomiarowe: woda, rozpuszczalniki, oleje, kwasy, zasady.
